ZJ型渣漿泵泵頭部分結構特征，渣漿泵泵頭部分包括泵殼、葉輪和軸封裝置，泵頭與托架用螺栓聯結。

根據需要，泵的出口位置可按45°間隔旋轉八個不同角度安裝使用。

ZJ型渣漿泵是由唐山煤研所吸收國內外雜質泵基礎上設計而成的，尤其適用于煤炭洗選行業。

渣漿泵泵頭裝配

渣漿泵泵頭分解介紹：

ZJ型渣漿泵的泵殼為雙層殼體結構；

外層為金屬泵殼（前泵殼、后泵殼），材料通常為HT200或QT500-7；

內層殼體可用高鉻合金鑄鐵制作（包括蝸殼、前護板、后護板）或用橡膠制作（包括前蝸殼和后蝸殼）；

葉輪由前蓋板、后蓋板、葉片、背葉片構成，葉片為扭曲葉片，通常有3-6枚；

背葉片分布在前蓋板和后蓋板的外側，通常為8枚；

渣漿泵葉輪的材質為高鉻合金鑄鐵，葉輪與軸為螺紋連接；

軸封裝置有：副葉輪+填料組合密封、填料密封、機械密封三種型式；

副葉輪+填料密封（減壓蓋）密封組合由：填料箱、副葉輪、水封環、填料、填料壓蓋、軸套組成；

填料密封型式由：填料箱、間隔環、水封環、填料、填料壓蓋、軸套組成；

機械密封型式由：填料箱、間隔套、機械密封、壓蓋、軸套組成。

渣漿泵泵頭是渣漿泵重要組成部分，了解更多ZJ渣漿泵結構特征歡迎咨詢瑞特工程師

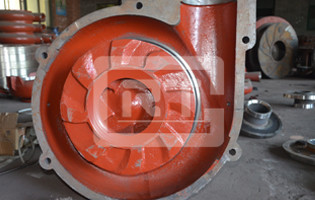

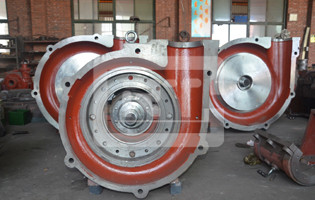

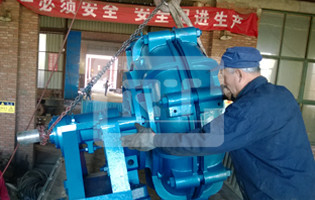

裝配中的渣漿泵實拍圖：
